木门锁孔合页雕刻机
发布时间：2020-05-16

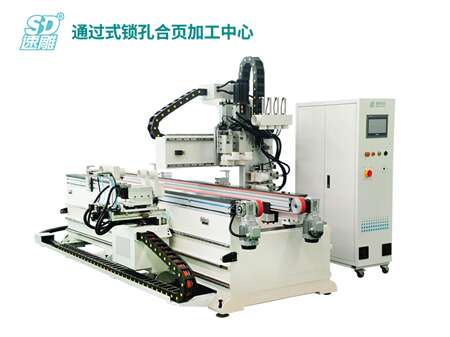

木门锁孔合页雕刻机
锁孔合页加工中心主要用于加工木质门、门框、门锁、门锁台阶、合页孔、工艺孔一次性完成。
通过式，可对接连线
两条自动升降传送皮带，变频控制，可控制传送方向，前出、后出均可设置，方便对接半自动、全自动连线，也可单机使用。
锁孔、合页同时加工
设备总共6个运功轴，加工锁孔、锁阶、锁槽的同时，另一面合页也同时加工，省时、省力、省流程，颠覆传统多设备、多流程配合生产的模式。
工艺参数化，无需软件对接
英国TRIO多轴运动控制器配合ESTUN HMI触摸屏，人性化人机设计，呈现参数化锁孔、合页设计，图文并茂，一睹即懂，快速上岗培训。
| 最大加工长度 Max sheet size(Length mm) | 2500 |
| 最大加工宽度 Max sheet width(mm) | 500-1000 |
| 最大厚度 Max thickness(mm) | 30-80 |
| 最快加工速度 The fastest processing speed（m/min） | 30000 mm/min |
| 运动轴数 Motion axes quantity | 6 |
| 加工面数 Quantity of machining side | 3（锁孔垂直面+锁槽侧面+合页侧面）同时加工 |
| 锁孔主轴功率 Power of key hole spindle | 4.5KW、2.2KW |
| 锁槽主轴功率 Power of key slot spindle | 4.5KW（锁槽）、2.2KW（锁阶） |
| 合页主轴功率 Power of hinge spindle | 3.5KW（粗铣）、2.2KW（精铣） |
| 控制系统及CAM Control system &CAM | 英国翠欧TRIO & ESTUN 触摸屏 |
| 驱动系统 Drive system | ESTUN总线伺服 |
| 整机功率 Total power | 17KW |
| 外形尺寸（长×宽×高mm） | 3800×2300×1900 |
| Machine size(Length×Width×Height mm) | |
| 整机重量（Machine Weight） | 3200KG |
